天邛高速公路全程视频监控远供电源系统建设案例
——66套远供电源+隔离转换器，实现全天候高清监控零中断

一、项目背景

客户需求：

天邛高速全长42.123公里，双向六车道，设计速度120km/h，设置互通式立交7座（枢纽互通2座），项目预算总投资86.52亿元。项目起于成乐扩容项目相接于新津区邓双镇文山枢纽互通，经新津区、邛崃市天府新区绿色能源新材料产业功能区、邛崃城区南侧，止于邛名高速相接于邛崃市孔明枢纽互通，需在沿途多个监控点位部署高清摄像头（含固定枪机、云台摄像机及气象监测设备），实现24小时视频监控与数据回传。项目要求电源系统具备超长距离供电能力（单点供电距离≤2公里）、防雷击浪涌及防电磁干扰特性，同时满足野外环境（高低温、潮湿、震动）下的稳定运行。

痛点分析：

1.供电距离限制：传统集中供电方案因线路压降问题，无法覆盖2公里以上监控点位，导致边缘区域设备频繁断电。

2.抗干扰能力不足：野外强电磁环境（如高压输电线、通信基站）易引发信号干扰，导致视频画面雪花、数据丢包。

3.运维成本高：早期设备无远程监控功能，故障排查依赖人工巡检，单次维护耗时≥6小时，年均故障率超15%。

二、解决方案

核心配置：
远供电源系统：

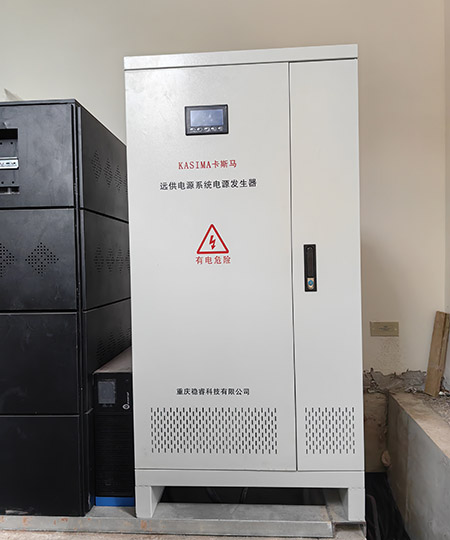

11台POE远供电源发生器：支持800V交流输出，单台功率30KW，最大供电距离2公里，采用双线传输，线损≤3%。

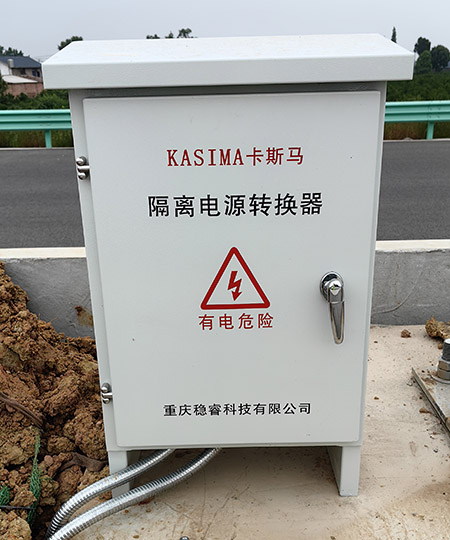

112台隔离转换器：支持800V交流输出，单台功率1KW,带不锈钢外壳，内置防雷模块（IEC 61000-4-5 8/20μs波形，4kV防护）、EMI滤波器，隔离电压≥1500VAC，确保信号纯净。

智能监控平台：实时监测电源输出电压、电流、温度及设备在线状态，支持故障定位与远程重启。

技术方案：
1.分级供电与冗余设计：

采用“主电源+备电”N+1冗余架构，每10个监控点位配置1台冗余电源，单点故障时自动切换，系统可用性达99.99%。

2.抗干扰与防雷击：

电源线与信号线采用“物理隔离+双层屏蔽”设计，抑制共模干扰，视频信号误码率<0.001%。

隔离转换器内置气体放电管（GDT）与TVS二极管，雷击测试符合GB/T 17626.5标准。

3.智能化运维：

通过LoRa无线传输实时上传设备状态，故障报警响应时间≤10分钟，运维效率提升80%。
