某高速公路全程视频监控远供电源系统建设案例
——59套远供电源+隔离转换器，实现全天候高清监控零中断

一、项目背景

客户需求：

大永高速（滇高速S47）公路，即永胜—大理高速公路，起于大理市海东镇，止于永胜县永北镇，主线全长126.59千米，为双向四车道高速公路（其中起点至宾川立交为双向六车道），其中丽江段73.401公里。需在沿途多个监控点位部署高清摄像头（含固定枪机、云台摄像机及气象监测设备），实现24小时视频监控与数据回传。项目要求电源系统具备超长距离供电能力（单点供电距离≤2公里）、防雷击浪涌及防电磁干扰特性，同时满足野外环境（高低温、潮湿、震动）下的稳定运行。

痛点分析：

1.供电距离限制：传统集中供电方案因线路压降问题，无法覆盖2公里以上监控点位，导致边缘区域设备频繁断电。

2.抗干扰能力不足：野外强电磁环境（如高压输电线、通信基站）易引发信号干扰，导致视频画面雪花、数据丢包。

3.运维成本高：早期设备无远程监控功能，故障排查依赖人工巡检，单次维护耗时≥6小时，年均故障率超15%。

二、解决方案

核心配置：
远供电源系统：

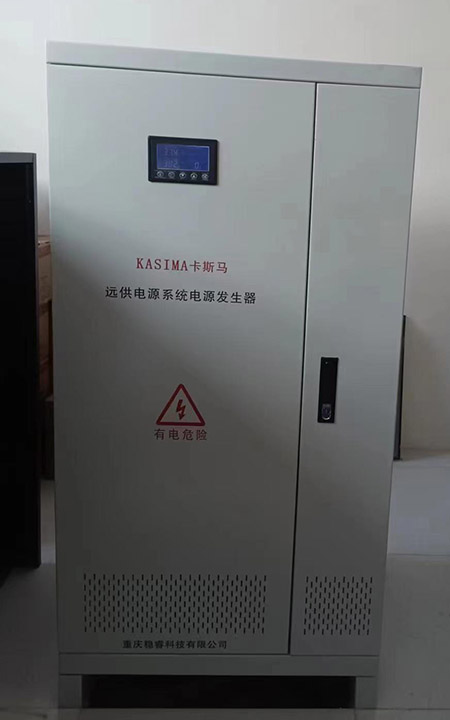

5台高速公路远供电源发生器：支持800V交流输出，单台功率25KW，最大供电距离20公里，采用双线传输，线损≤3%。

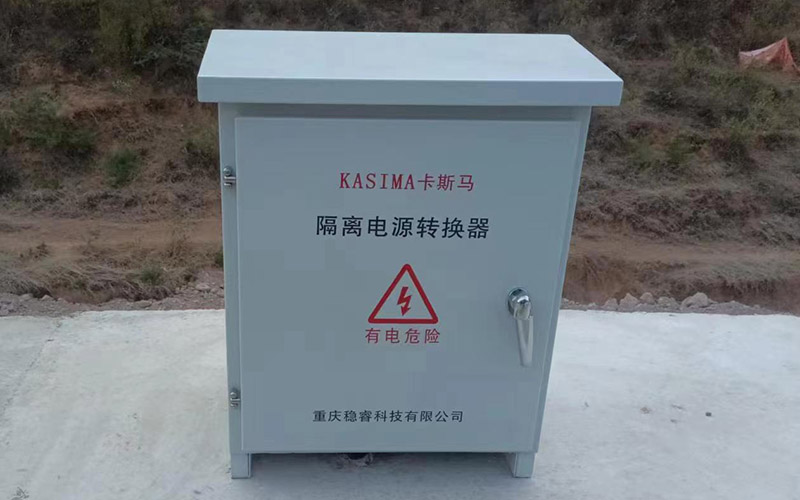

54台隔离转换器：支持800V交流输入，单相220V输出，单台功率5KW，0.5KW,内置防雷模块（IEC 61000-4-5 8/20μs波形，4kV防护）、EMI滤波器，隔离电压≥1500VAC，确保信号纯净。

智能监控平台：实时监测电源输出电压、电流、温度及设备在线状态，支持故障定位与远程重启。

技术方案：
1.分级供电与冗余设计：

采用“主电源+备电”N+1冗余架构，每10个监控点位配置1台冗余电源，单点故障时自动切换，系统可用性达99.99%。

2.智能化运维：

通过LoRa无线传输实时上传设备状态，故障报警响应时间≤10分钟，运维效率提升80%。

三、技术优势

维度	传统方案	本方案	行业标准
供电距离	集中供电≤2公里	20公里超远距供电，线损≤3%	交通部JT/T 1211-2018标准
抗雷击能力	无分级防护	四级防雷（8/20μs波形，4kV/2kA）	IEC 62305-4
环境适应性	仅支持-10℃~55℃	工业级设计（-40℃~70℃），IP44防护	GB/T 2423.1-2008
运维成本	人工巡检，年故障率>15%	远程诊断+预测性维护，年故障率<3%	交通信息化一级资质

四、实施效果
1.供电稳定性验证：

在极端天气（暴雪-25℃、暴雨100mm/小时）测试中，系统连续运行30天零宕机，边缘点位电压波动≤±5%。

2.抗干扰性能：

模拟强电磁干扰（500A工频磁场）测试，视频信号误码率保持<0.001%，画面无雪花、卡顿。

3.经济效益：

节省电缆铺设成本40%（对比传统集中供电），年均维护成本下降70%，故障率降低90%。
